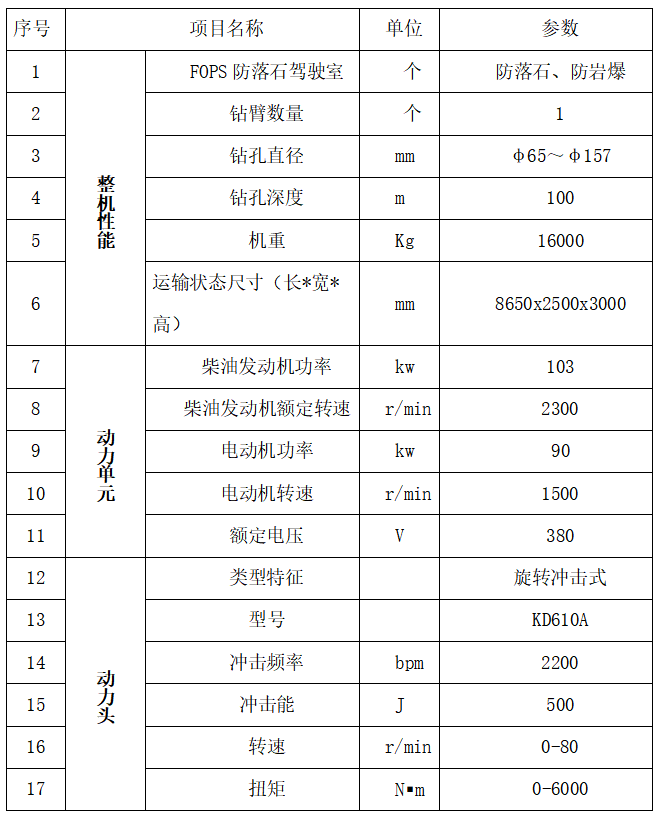

一、 XR100G多功能快速钻机主要技术参数

二、XR100G多功能快速钻机主要特点及优势

1．配备高性能旋转冲击动力头，主要针对复杂破碎地层及有高压涌水等快速钻进预报及支护等，能快速完成复杂岩层的长距离超前地质预报和钻孔作业，钻孔速度比国内钻机潜孔锤冲击快好几倍，该动力头有反向锤冲击装置，不易发生卡钻等现象。其他钻机采用潜孔锤模式用风排渣，灰尘大，并且遇到高压涌水等情况无法钻进，不适合隧道内的钻孔作业。

2．大功率柴电双动力单元，大功率发动机及电动系统单元，采用钻孔、行走及定位兼用的电动机单元和发动机单元；发动机单元和电动机单元都可直接作业。

3．控制方式，有驾驶室控制和遥控器控制两种方式，整机采用PLC控制技术。

4．驾驶室配有MWD钻探数据采集分析系统。数据准确率高、中文显示易懂。数据采集分析系统在钻探过程中将采集的数据实时显示，反映地质围岩变化、地质软硬及有无涌水、空洞等情况，操作手实时了解掌子面前方地质变化情况，并可根据钻孔数据调整钻进参数。

5．FOPS防落石防岩爆驾驶室，带防落石防岩爆功能，自带空调，适合复杂环境下安全作业，提高了安全性和舒适性。

6．双冷却系统：采用风冷和水冷两种冷却液压油冷却系统，可单独使用，也可同时使用，除一般环境外，同时也适合高温高地热环境下作业，保证设备液压系统的安全运行。

7. 三组自有尺寸夹具：配有外夹具、内夹具、拆卸夹具三组自由尺寸夹具，适用各种规格钻具，全自动应对跟管钻进和套管钻进时内外杆的夹持和拆卸；其他同类设备只有两组夹具，套管作业拆卸钻杆采用人工插扳手方式，安全性低，效率低。

8.集成电缆卷筒和高压水泵在机身，作业方便快捷。

9．各角度液压油缸的组合，最大限度的满足各个角度的钻孔，减少钻机移动定位时间，提高作业效率，水平作业高度达3.9米以上。

10．具备防爆生产和改装资质，在煤矿和含瓦斯铁路隧道都已使用。面对含瓦斯隧道，可以加装瓦斯超限报警及急停装置。

11．旋转冲击式钢丝绳取芯工艺，取芯方式为取芯器内置于钻杆，取芯器与钻杆同时采用旋转冲击钻进模式，取芯速度快。使用内置取芯器利用液压卷扬往复取芯，不撤钻杆，起到套管防塌孔作用；不需要重复钻进，钻进速度快，取芯效果好。

可快速完成水平或垂直方向的取芯作业。适合软、硬、破碎等各种地质情况的快速取芯。取芯速度是其他钻机传统高转速旋转研磨取芯的3至5倍。

12．防突、注浆止水，钻具内部配有止水止浆作业单向阀，可以阻止突水突泥等通过钻具涌出掌子面，确保人员和设备的安全，在钻注一体化帷幕注浆作业时，保证浆液到达指定位置，防止高压浆液通过钻杆返回掌子面，同时配置氮气充压式止水止浆装置，可阻止浆液从孔壁返回掌子面，该装置耐压10MPa，仅重20kg，可在2秒钟之内封闭，达到止水止浆的效果。封闭后不影响钻杆前后移动的动作，可以实现钻注一体化施工，稳定可靠。其他钻机使用潜孔锤，则钻杆通路被堵，浆液无法进入。

13．管棚施工工法，根据地质情况，配备不同钻具，可实现隧道单杆、跟管套管及双钻杆套管管棚施工，其他钻机管棚采用潜孔锤单管或跟管模式，采用潜孔锤模式是任何钻机都可以实现的。

14．抢险救援，遇到不良地质或软弱围岩出现塌方现象时，利用多功能钻机的双钻杆套管钻进功能可实现生命通道的快速钻进工作，打通生命通道后撤出内杆内刀头，外杆留孔内起到护壁作用，将空气、食品、水等物资通过外钻杆通道送入前方，确保被困人员的生命安全，中铁及中交成立的5家国家抢险救援队都采用了我司多功能钻机。
